两根软管，需要把它们连接起来，我们能想到最简单的办法，就是连接一对接头。

连接的功夫，始于西洋，自引入国门之后，被各门类竞相改良，呈现出五花八门、杂乱纷呈之像，正可谓“美日与欧标齐飞，国标共世界一色”。

但在这股”改革洪流“中，却有一款接头屹立不倒，在纷繁的市场中站稳了脚跟，这是每个流体人都绕不过去的一道坎————“Camlock Couplings”凹轮锁快接。从干货装卸到污水排吸，从石油运输到化工处理，它们已在广泛的工业应用中证明了自己。

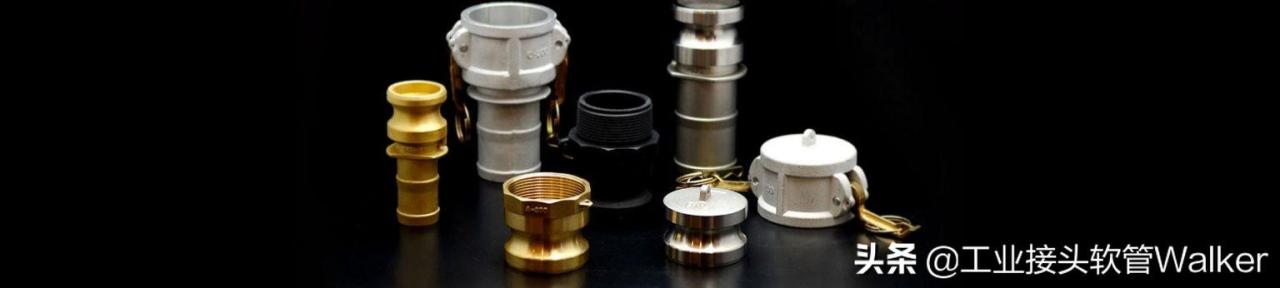

Figure 1：不同材质和类型的快接

一、标准

1）美标Mil ***-***-59326***

最早“凸轮和凹槽联轴器”的标准基于美国军用规格 Mil-C-27487。此标准规定了铸造方法、材料、尺寸、公差、压力等级和检查程序。九八年，原来的军用规范被新的联邦军用标准***-***-59326***取代。联邦 Mil ***-***-59326*** 保证了按照相同规格设计的联轴器的互换性。

2）欧标EN 14420-7

欧洲标准EN 14420-7于2004年9月获批，并与美标在耦合侧适配，但在软管尾部设计、螺纹、零件编号等方面有所不同。内螺纹部件添加了平螺纹密封件，并添加了光滑软管柄，用于装配安全管夹

二、类型

Camlock 联轴器通过形状进行识别，利用不同的字母命名加以区分：

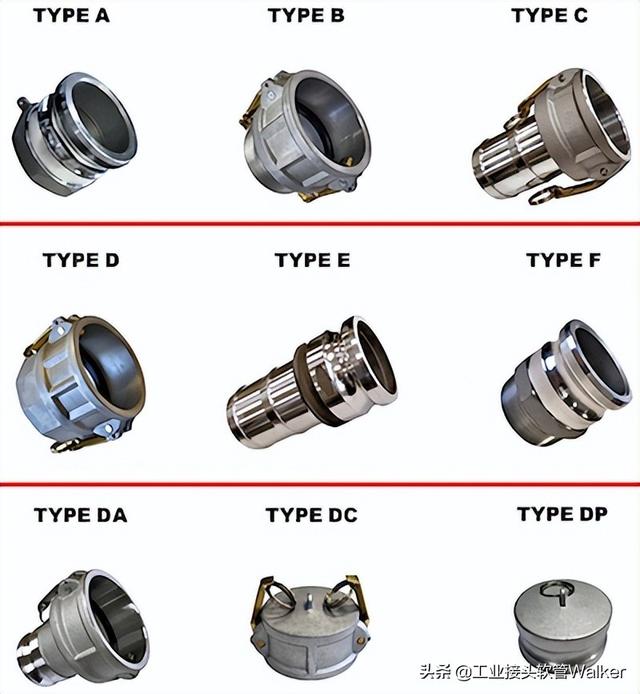

Figure 2 常见快接类型

Type ***: 内螺纹公头
Type B: 外螺纹母头
Type C: 母头带尾管
Type D: 内螺纹母头
Type E: 公头带尾管
Type F: 外螺纹公头
Type DC: 防尘盖（注意DC把手朝向，新员工容易装反把手）
Type DP: 堵头

补充：以上8种仅是最常见的快接类型，但快接家族远比我们想象的庞大，在主脉上还有***W、D***、FC、FR、异径、弯管等，旁系分支还衍生出法兰快接、自锁快接、易锁快接和干断快接等，每一种类型都是为了应对特定的工况场景而做出的创新和优化，之后的文章中有机会给大家逐一介绍。

三、特征

那么一个成熟的快接究竟长什么样呢，这里我们拆解了一个Type C，来了解一下它的构造特征：

Figure 3 C型快接构造特征

1.手柄，销，环和安全销是所有版本的标准配置；

2. 安全销插件孔，安全销防止把手受压爆破脱落；

4.用于提高机械强度的增强型联轴器截面；

5.长软管柄，常见有四种类型，如图锯齿状，还有光滑型、双节型和螺旋型；

6.标有快接类型；

7.标有直径;

8.标有标准符合性：MS（军用规范）或 DIN/EN（德国工业规范);

9.标有材料标识：不锈钢、黄铜、青铜、铝、聚丙烯

10.密封件有丁腈橡胶（标准）、三元乙丙橡胶、聚四氟乙烯、FPM、FEP/硅胶、聚四氟乙烯等；

11.品牌名称: Luxecasting?

四、连接方式

Camlock联轴器的组件由两部分组成：公插头和母耦合器。有关连接和断开的组件和工艺图，参见下图：

Figure 4 快接连接示意图

（1）耦合的手柄向外延伸，并将相同尺寸的公头放入母头中；

（2）同时关闭两个手柄可确保将沟槽塞始终向下推到密封件上，从而保证组件的防漏，从而安全输送液体；

（3）在反转把手断开接头之前，请确保软管总成已减压。

五、快接的选择标准

为了确保我们获得适合的正确配件，需要在购买之前考虑各种因素。以下是Camlock联轴器的主要选择标准列表：

1）尺寸

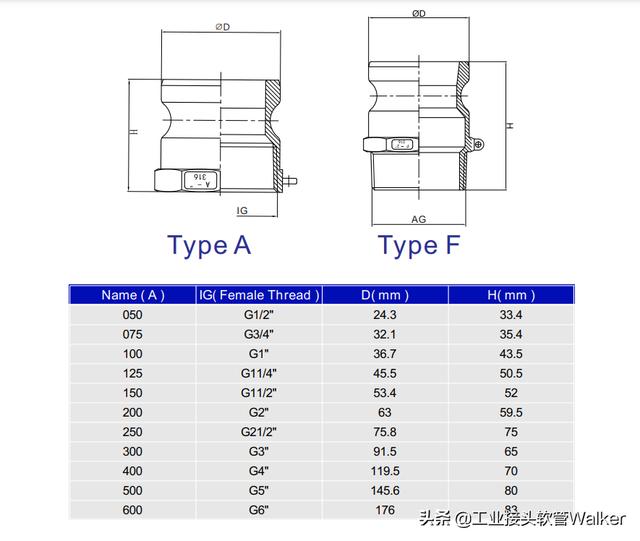

Camlock 尺寸范围在1/2''–12''，其中公母联轴器尺寸的描述略有不同，公头 (B) 在外部测量，而母头在内部 (***) 测量，见图5。

Figure 5

又因快接皆为标准件，头部尺寸与尾部螺纹大小或尾管外径一一对应，故常用后者来代表联轴器尺寸，详见图6

Figure 6 快接尺寸对照表（部分）

2）材料

下表说明了每种材料的优缺点，以及我们将其用于何种应用：

Figure 7 不同材质联轴器的优劣及应用

3）温度

联轴器的温度规格由所选材料决定。例如，70°C是聚丙烯可以处理的最高温度，不锈钢的工作温度范围为-101°C 至 260°C。由于这些差异，了解应用的确切细节和工作温度是值得的。

4）压力

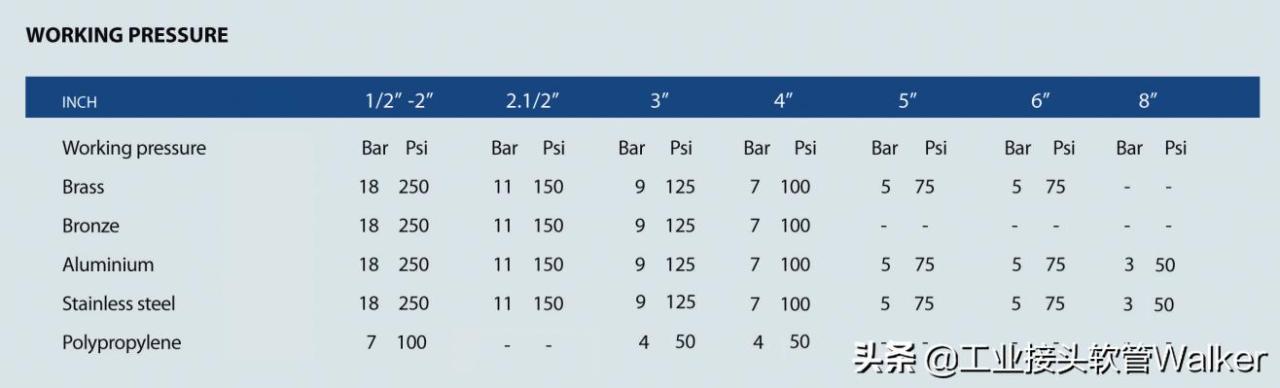

有关 Camlock 的最大工作压力额定值，请参见下表；另外，除材质跟尺寸外，最大工作压力也取决于温度，介质，天气等外部因子。

Figure 8 不同材质和尺寸决定联轴器的工作压力

5）螺纹

快接常用三种不同类型的螺纹：

? BSP = British Standard Pipe

? BSPT = British Standard Pipe Taper

? NPT = National Pipe Taper

关于螺纹知识，这是一个纷繁且杂乱的系统，标准种种，好似一根根平行线，望不到尽头，走不到相交。笔者也非科班出身，且放白鹿青崖间，等到日后的文章中去详谈。

6）密封圈

标准快接密封件由标准方形截面组成，多采用以下材质：

NBR ——所有材料的标准配置，聚丙烯除外；

EPDM ——聚丙烯材料标准

同上，密封圈部分的内容我们会单独写一篇文章介绍。

7）内衬材料

在一些情况，标准的联轴器材料，如不锈钢，对极具腐蚀性的化学品没有足够的抵抗力。但是，我们对联轴器内部进行一层特殊的涂层处理，例如：ECTFE，PTFE，PF***，就能使其获得出色的抗腐蚀、抗高温、抗粘性等优异性能。

小结：文章从标准、类型、构造、特征方面，分享了Camlock联轴器的选购知识。但这不是全部，后续也会针对Camlock的制造工艺流程，市场应用，以及分支产品，整理更多的资料来介绍给大家。

感谢阅读，如有疑问，或需要资料、目录、图片等参考资料，请邮件联系Walker@luxecasting.com获取。
