一套完整的装置都要经过设计、选型、安装、调试、投用等过程,仪表当然也包含在其中。装置的选址、设计等环节由设计院的人来负责完成,他们经过现场实际的测绘和各种环节的讨论后将各类设备、管线、仪表、电气、框架结构等实体结构通过PID软件体现在图纸上。
当施工人员拿到他们绘制后的图纸后,便开始按照图纸要求进行施工、安装。
作为仪表人员我们也要拿到关于仪表安装的相关图纸,图纸上标注着仪表安装的信息。我们如何正确地从图纸上获取仪表信息,这就需要我们能读懂图纸上的仪表符号。
我们这一节课就注重讲一下仪表的图纸符号。大家看以下图纸上仪表的相关信息,能准确

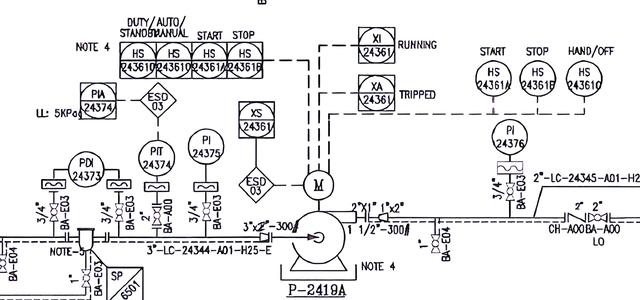

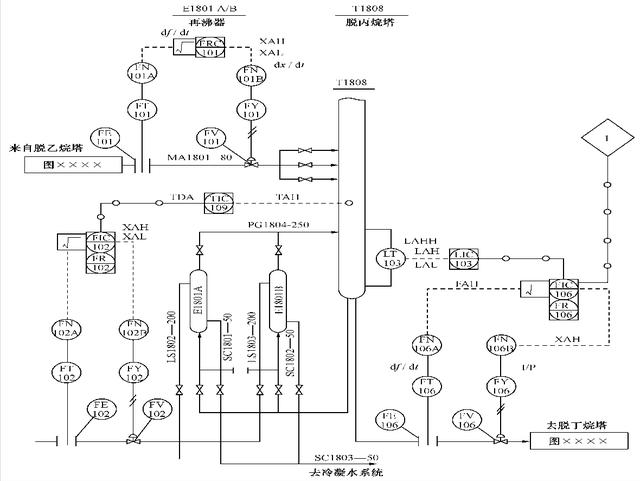

从两张图片中我们能看到很多关于仪表的代表符号。仪表常用符号有哪些构成的呢?
图形符号的构成:
测量点(包括检测元件、取样点)
连接线(通用仪表信号线)
常用仪表及安装位置的图形符号(如孔板、电磁流量计等)
常用执行器的图形符号(如阀体、执行机构、阀位等)
其他
一、测量点(检测点)

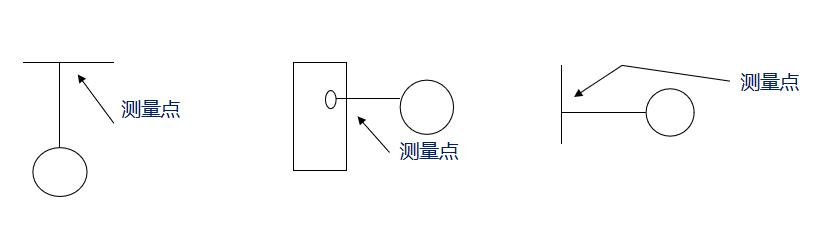

测量点是由过程设备或管道符号引到仪表圆圈的连线引线的起点,一般无特定的图形符号。如:
若测量点位于设备中,当有必要标出测量点在过程设备中的位置时,可在引线的起点加一个直径为2mm的小圆符号或加虚线。必要时,检出元件或检出仪表可用相应的图形符号表示。
二、连接线

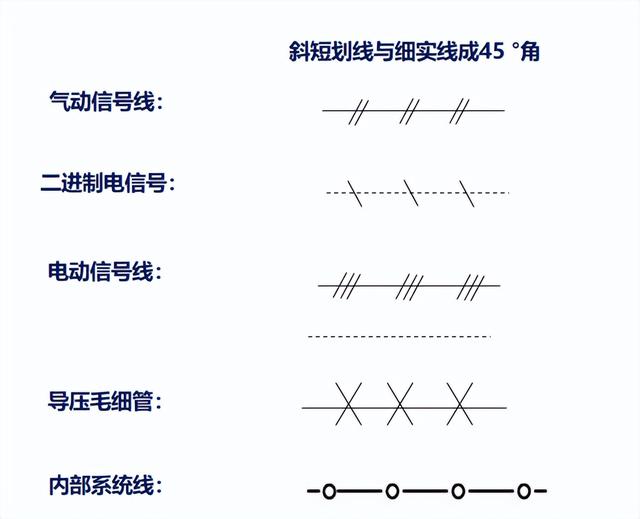

仪表圆圈与过程测量点的连接引线,通用的仪表信号线和能源线的符号是细实线。当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。
例如:***S-0.14为0.14MPa的空气源;ES-24DC为24V的直流电源。

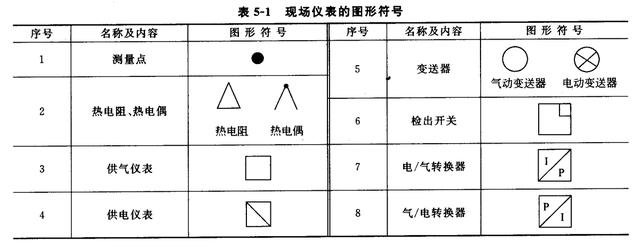

三、常用仪表及安装位置图形符号
仪表图形符号是直径为12mm(或10mm)的细实线圆圈。仪表位号的字母或数字多,圆圈内不能容纳时,可以断开。
处理两个或多个变量,或处理一个变量但有多个功能的复式仪表,可用相切的仪表圆圈表示。
四、执行机构图形符号

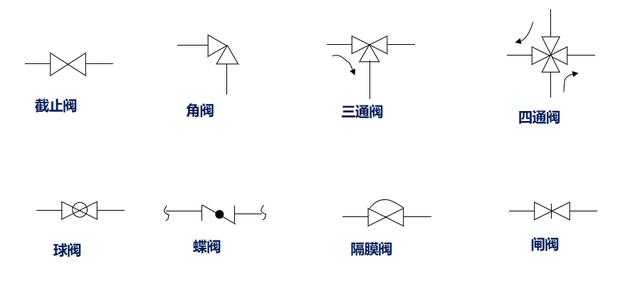

1、控制阀体

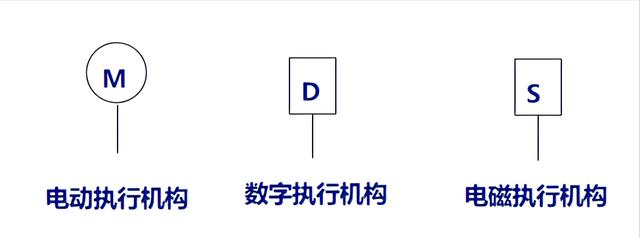

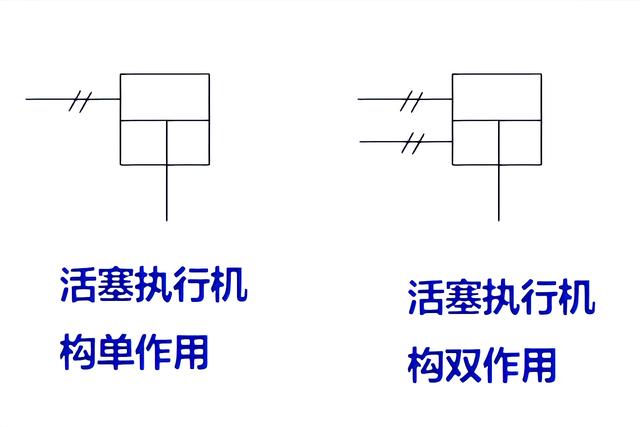

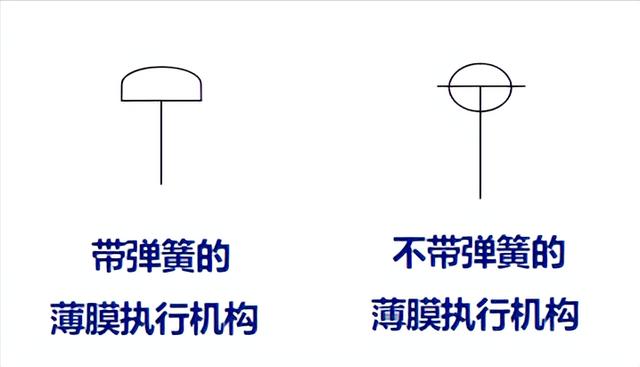

2、执行机构

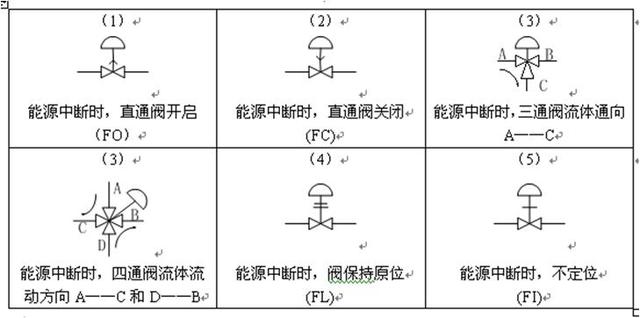

3、阀位
五、其他图形符号
六、仪表功能的字母代号
一般用仪表位号来表示一台仪表或是一个仪表回路,由字母代号组合和回路编号组成。仪表位号的第一位字母表示仪表对象,后续字母表示仪表功能,回路编号可由工序号和顺序号组成,一般由3-5个数字表示。

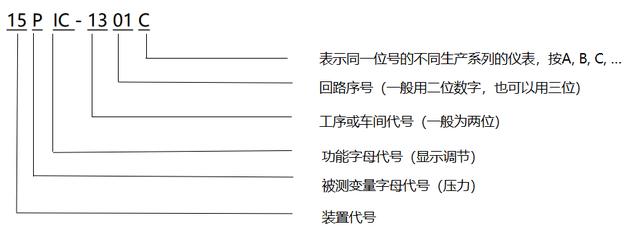

例如:某装置的位号15PI-31001中,
15表示为某装置;P表示仪表对象为压力;I表示为显示功能,21表示为某工序,

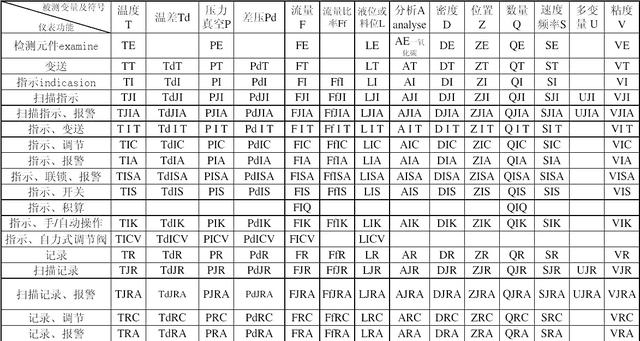

001表示为第一个回路。下面表格中为常见的字母含义。
仪表功能符号由首位字母和后续字母组合而成,表示对某个变量的操作要求。
1、首位字母选用:表示被测变量
P-压力;L-液位/物位;F-流量;T-温度;***-分析;G-气体检测;S-速度;K-键相;V-振动;Z-位移;
功能标志的首位字母选择应与被测变量或引发变量相对应,可以不与被测变量相符。例,某流量控制系统中的控制阀,其功能标志应为FV,而不是LV;
首位字母后可附加一个修饰字母,原来的被测变量变成一个新变量。如P、T后加D,如PD-压差;TD-温差。
2、后继字母:表示仪表功能,常用后继字母如下:
I:指示; R : 记录; C :控制;
T : 变送; *** : 报警; Q:累积
E:测量元件 SW:开关 G: 就地指示
3、回路编号
回路编号可以用工序号加仪表的序号组成,也可以用其它规定的方法进行编号。
仪表位号按被测变量进行分类,即同一个装置(或工段)的相同被测变量的仪表位号中数字编号是连续的,但允许中间有空号;不同被测变量的仪表位号不能连续编号。
七、常用符号汇总
